图集名称：04cj01-3变形缝建筑构造（一）
相关信息：
>>>>图集名称：变形缝建筑构造（三）
>>>>图集号：04cj01-3
>>>>所属领域：建筑
>>>> 编制单位：中国建筑标准设计研究院
>>>>实行日期：2004年1月1日

图集介绍：
适用于一般工业与民用建筑，可用于楼地面、内、外墙面、顶棚及吊顶、屋面等处，有橡胶、铝合金、不锈钢、黄铜等材料可供选用，橡胶制品另有各种颜色与建筑物相配。

说明：
1 总则
1.1 本图集是为建筑设计选用变形缝装置和安装构造而编制的国家建筑标准设计参考图集。
1.2 变形缝装置是一种新型的、成品化的工业产品。目前我国已经有大量的大型公共建筑和工业建筑采用了成品化的建筑变形缝装置产品。本图集的编制目的就是为了适应建筑市场的需求和促进新产品、新技术的推广与开发。图集的有效使用期为三年。
1.3 变形缝装置我国目前尚无国家标准、行业标准，为适应建筑市场的需求，特编制本参考图集。图集中涉及的变形缝装置产品是生产厂家根据相应的国外标准生产制造的，相关数据符合其企业标准。生产厂家对其提供的成套产品有全面保证其质量的责任。
1.4 本图集是依据生产厂家的企业标准和相关检测数据编制而成，编制单位对图集的内容负责。
1.5 设计选用应根据工程的实际情况，正确的选择变形缝装置。
2 产品特征与适用范围
2.1 建筑变形缝装置是用来遮盖和装饰建筑物变形缝的建筑配件，它是由铝合金型材、铝合金板（或不锈钢板、黄铜板）、不锈钢滑杆及橡胶嵌条等组成的集实用性和装饰性于一体的工业化产品。
2.2 变形缝装置适用于建筑物的楼地面、内外墙、顶棚和吊顶、屋面等部位的变形缝。
2.3 变形缝装置有多种型号和规格，可以适应建筑物各种部位变形缝的装修和使用功能的要求。
2.4 根据工程需要加配阻火带和止水带，可达到防火和防水的要求。
3 变形缝建筑构造与装置的分类
3.1 按照建筑物变形缝装置的使用部位分为四个类别
3.1.1 楼地面变形缝
3.1.2 内墙、顶棚吊顶变形缝
3.1.3 外墙变形缝
3.1.4 屋面变形缝
3.2 按照变形缝两侧结构特点分为两种型号：
3.2.1 平面型：变形缝两侧的安装结构面在同一平面上。
3.2.2 转角型：变形缝两侧的安装结构面为互相垂直的。
3.3 按照变形缝装置的构造特征分为六种类型：
3.3.1 金属盖板型：由铝合金基座、铝合金中心盖板（或不锈钢板、黄铜板）、不锈钢滑杆组成。在盖板与固定于变形缝两侧的基座之间采用不锈钢滑杆连接，确保由于主体结构变形引起基座变位时，金属盖板仍保持在缝的中心位置。具有与装修层结合平整的特点。适用于50～500mm缝宽。
3.3.2 金属卡锁型：由铝合金基座、铝合金边侧盖板及铝合金中心滑动板组成。中心滑动板夹在边侧盖板与铝合金基座之间，外观整洁、安装方便。适用于50～200mm缝宽。
3.3.3 双列嵌平型：由铝合金基座、铝合金中心板、不锈钢滑杆和橡胶条组成。铝合金中心板呈凹槽形，可嵌入石材、地砖、地毯等装饰材料，适合洁净度要求高的楼地面。适用于100～300缝宽。
3.3.4 单列嵌平型：由铝合金基座和橡胶条组成。安装后与装修层结合平整、严密。适用于50mm缝宽。

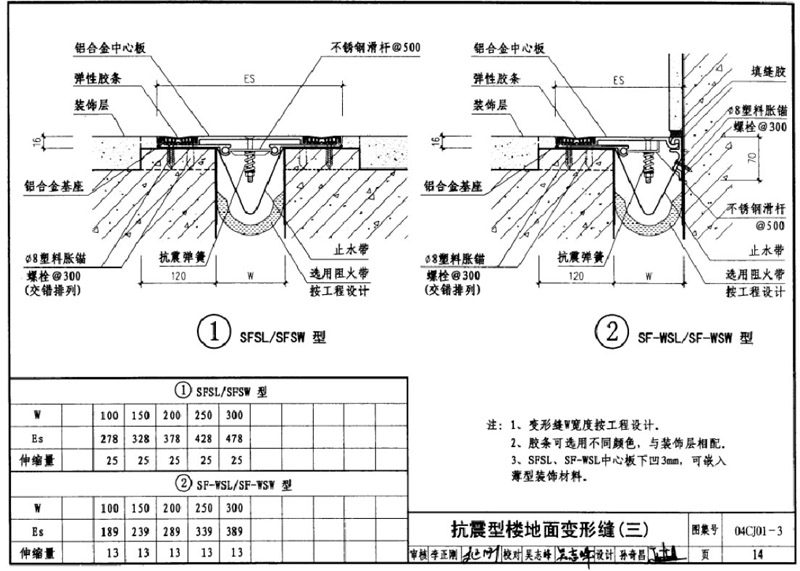

3.3.5 抗震型：由铝合金基座、中心盖板、胶条、滑杆和抗震弹簧组成。当地震发生时，带有抗震弹簧的滑杆受力后变形，可使中心盖板沿基座边框上升，以保护变形缝两边建筑结构不受损坏，等受力消除后，中心盖板会自动恢复原状。
